どこよりも遅い！情報関連基礎第４問 解説

最終更新日２０１０年８月３１日

第４問は表計算ソフトを使い、学校内の建物への段差等の距離からスロープの設置 が可能か否かを調べる。ここでは以下の３種類のスロープについて、設置のための条件を満たすか考える。

問１　

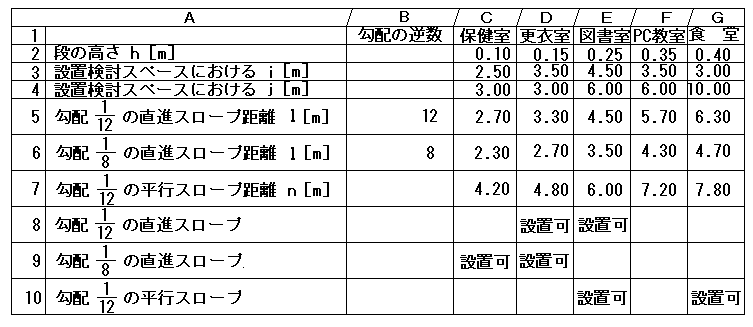

　校内の主な段差について、段の高さや段差周辺のスペースを計測し表１の距離計算表に入力した（Ｃ２〜Ｇ４）

　次に勾配１／１２，１／８の直進スロープの設置に必要な距離を計算する。スロープに必要な距離は「段の高さ」と「勾配」から

スロープに必要な距離 ＝ 勾配の逆数 × 段の高さ

という計算式で求めることができる。更に踊場のスぺースも必要であるため、

スロープ設置に必要な距離 ＝ 勾配の逆数 × 段の高さ ＋ １．５

となる。このことからＣ５番地に入力する計算式は「B5 * C2 + 1.5」となる。

　この計算式を Ｄ５〜Ｇ５，Ｃ６〜Ｇ６ に複写しても表に対応した値を出力させるようにしなければいけない。B5 は横方向の複写には依存せず、縦方向の複写には依存するため B に $ をつけなければいけない。一方 C2 は横方向の複写のみに依存するため 2 に $ をつけなければいけない。このことから複写で正しい値を出力させるには

$B5 + C$2 +1.5　(順に解答群の２．１．６．が入る)

を入力する。

　平行スロープの設置に必要な距離はスロープの距離と上端、下端の踊場の距離１．５ｍずつが必要であるため「直進スロープ設置に必要な距離＋１．５」により求めることができる。Ｃ７には C5 + 1.5 を入力すれば良いが、Ｄ７〜Ｇ７に複写させる際、横方向に依存させなければいけないため、解答群の中では「C5」が適している。よってＣ７には C5 + 1.5 (順に解答群の４．６．) が適している。

問２．

　表１の結果を元に、各段差で３種類のスロープが設置できるかを検討することにした。

表２のように行８〜行１０にそれぞれのスロープが設置できるときには「設置可」と表示させるようにする。

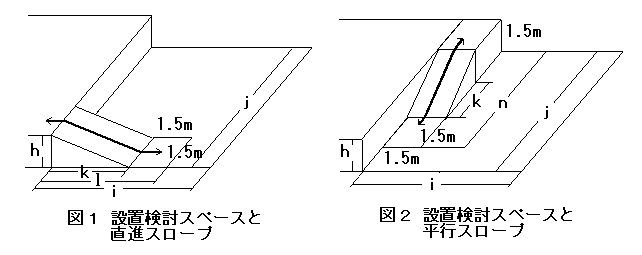

　まず勾配１／１２の直進スロープ設置には以下の条件を満たさなければいけない。

これらの条件を満たされるとき "設置可" の表示をする。これらの条件を式で表すと「i ≧ l，j ≧ 1.5」表１において i, l, j はそれぞれＣ３〜Ｇ３，Ｃ５〜Ｇ５，Ｃ４〜Ｇ４に対応するため、Ｃ８番地に入力する計算式は

IF ( AND ( C3 >= C5, C4 >= 1.5 ) , "設置可" , "" )

(順に解答群の０．０．２．) となる。

　勾配１／８の直進スロープの設置には上の２つの条件に「段の高さが 0.16m 以下」 という条件が追加される。 これらの条件を満たされるとき "設置可" の表示をする。これらの条件を式で表すと「i ≧ l，j ≧ 1.5，h ≦ 0.16」 となるが、１／８の直進スロープであるため l は表１のＣ６〜Ｇ６に対応する。一方 h はＣ２〜Ｇ２に対応するため、Ｃ９番地に入力する計算式は

IF ( AND ( C2 <= 0.16, C3 >= C6, C4 >= 1.5 ) , "設置可" , "" )

(解答群の２．) となる。

　勾配１／１２の平行スロープ設置には以下の条件を満たさなければいけない。

これらの条件を満たされるとき "設置可" の表示をする。これらの条件を式で表すと「i ≧ 1.5，j ≧ n」表１において n はそれぞれＣ７〜Ｇ７に対応するため、Ｃ１０番地に入力する計算式は

IF ( AND ( C3 >= 1.5, C4 >= C7 ) , "設置可" , "" )

(順に解答群の０．８．) となる。

数学とクイズでくつろいで＜数学の部屋＜どこよりも遅い！センター試験数学 解説＜情報関連基礎第４問 解説

問３．

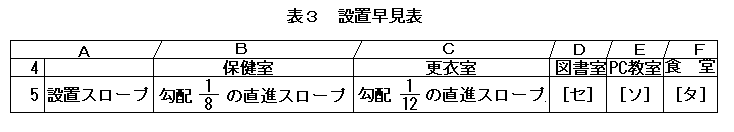

距離設置表を元に各段差に設置できる種類のスロープを表示する設置早見表を作成した。なお、複数のスロープが設置できるときは

勾配１／１２の直進スロープ、勾配１／８の直進スロープ、勾配１／１２の平行スロープ

と表示の優先順をつけて行う。

　距離計算表のＣ８〜Ｇ１０の結果で、各列の一番上に "設置可" がある行と同じ行の Ａ８〜Ａ１０の表示を設置早見表に表示する。このことから、設置早見表のＢ２番地には

PICKUP( 距離計算表!C8 〜 C10, "設置可", 距離計算表!A8 〜 A10 )

を入力すればよい。これをＣ２〜Ｆ２に複写させるためには「距離計算表!C8 〜 C10」は横の移動に依存するが「距離計算表!A8 〜 A10」は横の移動に依存しないため A の前に $ をつけなければいけない。よって入力する計算式は

PICKUP( 距離計算表!C8 〜 C10, "設置可", 距離計算表!$A8 〜 $A10 )

(順に解答群の２．１．) となる。

これより

［セ］（Ｄ２番地）には勾配１／１２の直進スロープ（解答群の１．）
［ソ］（Ｅ２番地）には "設置可" がないため　エラー（解答群の４．）
［タ］（Ｆ２番地）には勾配１／１２の平行スロープ（解答群の３．）

が表示される。

　表３で "エラー" が表示されるとき、いずれのスロープも設置できない。この場合は "代替案要検討" と表示することにする。"エラー" が表示されるのは距離計算表のＣ８〜Ｃ１０の中に "設置可" が１個も表示されない状態である。この条件は

COUNTIF( 距離計算表!C8 〜 C10, "設置可" ) = 0

であるため、表３のＢ２番地の計算式を次のように修正し、Ｃ２〜Ｆ２に複写する。

IF( COUNTIF( 距離計算表!C8 〜 C10, "設置可" ) = 0, "代替案用検討" ,
　　　　　　　PICKUP( 距離計算表!C8 〜 C10, "設置可", 距離計算表!$A8 〜 $A10 )

(解答群の５．が入る)
